萬泰礦山微地震監測與成像系統，集礦山微地震監測與成像、數據處理、數據分析、預警為一體的微地震監測與成像產品。主要由硬件系統、軟件系統、數據分析解釋系統、預警系統四部分組成。具有技術先進、定位精度高、布臺陣置靈活、操作簡單、技術支持有力等優點。 系統主要用于實時監測礦區范圍內發生的微地震事件，自動手動定位、計算多個震源參數和震源機制，并進行波速場成像，分析微地震事件發生規律與波速場變化，判斷潛在的礦山動力災害活動及災害預警；在對震源機制、波速場變化、微地震事件空間分布進行統計分析的基礎上，可以獲得原巖應力場、斷層、應力集中區域變化等信息，為礦山安全高效生產服務。
系統特點 ● 可與礦山六大系統兼容；
● 可擴展能力強、監測范圍大；
● 可地面、井下分布式架設監測臺陣；
● 可兼容多種微地震傳感器；
● GPS時鐘實現時間同步。
系統功能
●支持爆破、微地震、主動源雙差波速場成像
●支持監測臺陣定位精度靈敏度分析
●支持層狀煤系地層的微地震事件定位
●支持主事件相對定位和雙差定位
●支持地層峰值速度PGV分析
●支持震源機制計算，輔助壓拉剪事件類型識別和原巖應力場分析
●支持自動定位與人工定位優化
●支持三分量傳感器，有效提升事件定位精度和震源參數計算
●支持濾波工具，修整波形，輔助剔除噪聲事件
●支持三維可視化，可導入數字礦圖，包括礦體、巷道、構造等三維圖形，可實時、動態地顯示產生的微地震事件的位置、大小等信息，并可查看歷史事件的信息及實現監測信息的動態演示
●支持、周報、月報編寫
硬件系統
萬泰微地震監測采集儀 ?24通道
?24位AD轉換
?144dB動態范圍
?48k采樣率
?32G內部存儲空間
?100M網絡支持
?主動源觸發支持
?堅固、輕便、密封
萬泰微地震監測檢波器 ?單通道三通道可選
?200V/m/s靈敏度
?4.5Hz自然頻率
?鉆孔安裝、表面安裝可選
軟件系統
其軟件系統有實時監控(RMS)、數據處理(DPS)、三維可視化(DIS)及臺站部署等系列工具。
實時監控軟件 主要功能實時記錄數據采集波形、事件檢測設置、系統運行狀態、參數配置、噪聲分析、濾波器、自動拾取、添加數采和檢波器、實時微地震三維定位等。

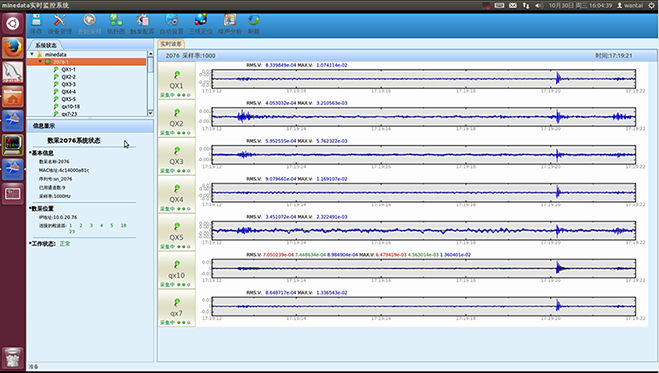

實時波形 數據處理軟件 主要功能有P、S波到時拾取、道集判斷、特征函數曲線、頻譜分析、濾波器、能量圖、極性分析、初動反演、震源參數計算、絕對定位、主事件相對定位、雙差定位及其各種波形P、S波輔助判斷功能等。

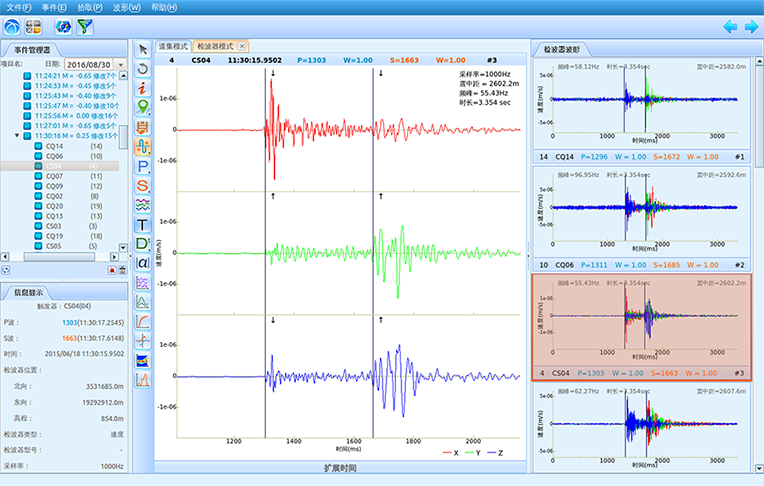

三分量P、S波拾取 三維可視化分析軟件 主要功能生成日周月報表、微地震事件空間分布特征、斷層面分析、地層峰值速度PGV分析、震級分布分析等多功能分析軟件。
三維可視化分析軟件主界面
|
